SUBESTACIONES ELECTRICAS COMPACTAS

Subestaciones eléctricas compactas en aire

Integración de Equipo Eléctrico Industrial, S.A. de C.V. Comercializa e integra Subestaciones eléctricas compactas que cumplen con las normas nacionales NOM-NMX y con las normas internacionales ANSI, IEC e IEEE, para proporcionar máxima confiabilidad en operación y seguridad al personal que la maneja.
Podemos fabricar e integrar subestaciones eléctricas en aire de acuerdo a sus necesidades, gracias al sistema de fabricación modular lo cual nos permite adicionar o quitar cualquier celda que se requiera para recibir uno o varios transformadores.


Respondemos con prontitud y eficientemente, ya que contamoscon un extenso inventario de subestaciones
Eléctricasde las marcas más prestigiadas, todo con el fin de agilizar los tiempos de entrega



  • Subestaciones Normalizadas Compactas 13.8, 23 y 34.5 KV
    Servicio interior nema-1 y servicio exterior nema 3R
SUBESTACIONES ELECTRICAS COMPACTAS
SUBESTACIONES ELECTRICAS COMPACTAS


Subestación eléctrica compacta Siemens
Subestación eléctrica compacta Nema 1
Subestación eléctrica compacta Nema 3R
Subestación eléctrica compacta clase 23 kV
Subestación eléctrica compacta clase 15 kV


Subestación eléctrica compacta en aire Siemens
Subestación compacta servicio interior Nema-1 Siemens
Subestación compacta servicio exterior Nema-3R Siemens
Subestaciones eléctricas compactas Siemens clase 23 kV.
Subestaciones eléctricas compactas Siemens clase 15 kV.

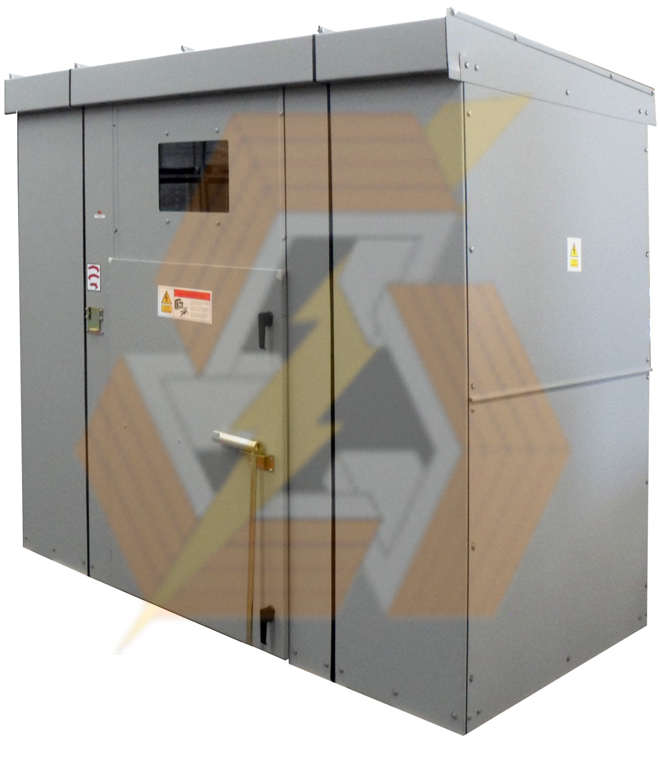

Las Subestaciones eléctricas Compactas siemens se fabrica para 13.8, 23 y 34.5 KV, en Servicio interior nema-1 y servicio exterior nema 3R, diseñada y construida de acuerdo a las normas vigentes. La subestaciones compactas marca siemens están constituidas por celdas modulares que permiten realizar cualquier arreglo estándar requerido (Izquierda-derecha o derecha-izquierda). En el interior de estas celdas se tiene espacio requerido para alojar equipos de maniobras de alta tensión tales como:

Celda de Acometida o Medición:
La cual permite alojar los cables de mediana tensión de la compañía suministradora de energía eléctrica.

Celda de Cuchilla Paso:
Esta celda esta destinada para alojar el equipo de desconexión el cual permite al usuario dar mantenimiento al interruptor principal y que contiene una cuchilla seccionadora de operación sin carga (DTP)

Celda de Interruptor Principal:
Destinada para alojar una cuchilla seccionadora de operación con carga (LDTP), la cual puede interrumpir el servicio en caso de que se funda algún fusible.

Celda de Acoplamiento.
La celda de acoplamiento nos permite acoplar el transformador con la Subestación.

Equipos de Protección.

Apartarrayos
La función de los apartarrayos de óxidos metálicos es la de proteger las de redes de distribución contra la sobretensión generada por rayos.

Fusibles
La función de los fusibles limitadores de corriente de alta tensión tipo DRS en subestaciones eléctricas compactas es la de interrumpir corrientes de sobre carga y corto circuito
  • Subestaciones compactas en media tensión aisladas en aire
    modelo PP DRIWISA
SUBESTACIONES ELECTRICAS COMPACTAS


Subestación eléctrica compacta Driwisa
Subestación eléctrica compacta Driescher
Subestaciones compactas “DWPP”Driwisa
Subestaciones compactas “DWPP”Driescher
Subestaciones Driwisa Nema 1 clase 15 kV.
Subestaciones Driwisa Nema 1 clase 23 kV.
Subestaciones Driwisa Nema 1 clase 38 kV.


subestaciones eléctricas compactas Driescher y Wittjohann
Subestaciones en media tensión aislada en aire tipo DWPP
Subestaciones en media tensión aisladas en aire DRIWISA
Subestación compacta Driwisa
Subestaciones Driwisa servicio exterior Nema 3R clase 15 kV.
Subestaciones Driwisa servicio exterior Nema 3R clase 23 kV.
Subestaciones Driwisa servicio exterior Nema 3R clase 38 kV.

SUBESTACIONES ELECTRICAS COMPACTAS

Las subestaciones eléctricas compactas Driwisa PP tienen aplicación en redes de distribución de media tensión de 4.16 kV hasta 38 kV, en corrientes de 400 o 630 A. para operar conjuntamente con transformadores tipo subestación y tableros de distribución.

Las subestaciones eléctricas compactas Driescher y Wittjohann cumplen con las siguientes aplicaciones:

• Maniobras de conexión y desconexión de redes de distribución con carga en media tensión.
• Conexión y desconexión de transformadores de distribución.
• Como tableros alimentadores en media tensión de industrias y comercios.

Las subestaciones compactas Driwisa PP están construidas en lámina de acero rolado en frío con acabado de pintura electrostática, fabricada en secciones modulares por medio de tornillería.

Las subestaciones compactas en media tensión aisladas en aire DRIWISA integran equipos tripolares de operación en grupo marca DRIWISA, utilizados para operar con carga y seccionar redes de tensión media de hasta 38 kV; conectar y desconectar líneas o cables, así como para conectar y desconectar transformadores con o sin carga.

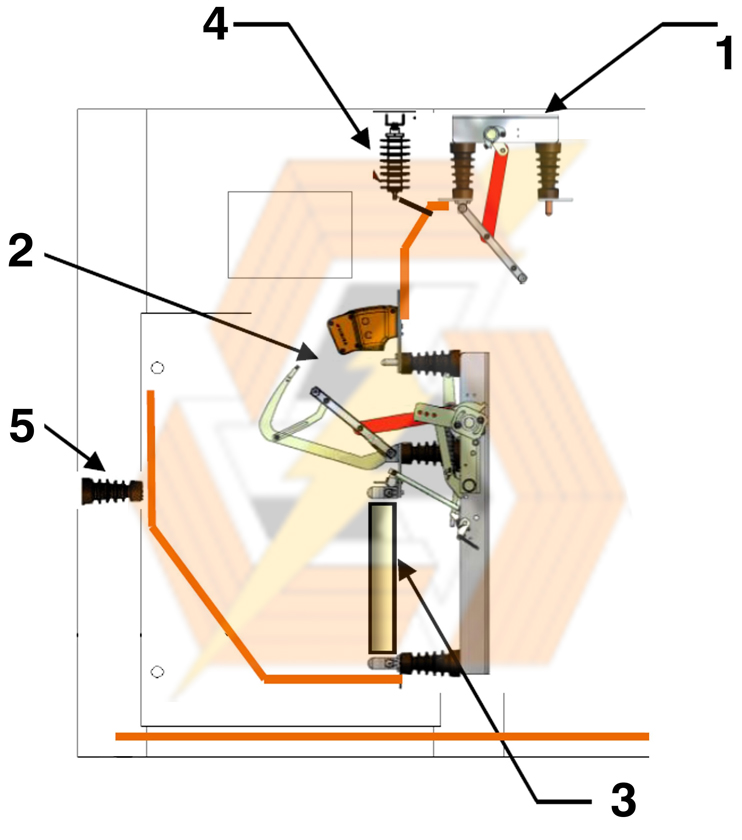

La subestación compacta en media tensión aislada en aire Driescher y Wittjohann consta principalmente de las siguientes componente:


Los cuales ponemos a su disposición en caso de que
usted lo requiera por separado



SUBESTACIONES ELECTRICAS COMPACTAS

1.- Cuchilla seccionadora de operación tripolar sin carga (DTP)

Cuchillas seccionadoras de operación tripolar sin carga con apertura y cierre manuales tipo DTP
Cuchillas seccionadoras de operación tripolar si carga DRIWISA
Cuchilla seccionadora de operación sin carga DTP Driwisa
Cuchillas de operación sin carga Driwisa
Cuchillas de operación sin carga tipo DTP
Cuchillas seccionadoras de operación tripolar sin carga en aire DRIWISA
Cuchilla seccionadora DRIWISA operación sin carga
Cuchillas seccionadoras Driwisa operación en grupo sin carga en aire servicio interior


Series 07, 15, 20 y 30 kV. (400 Y 630 A)

TP07/040AJN
DTP07/060AJN
DTP15/040AJN
DTP15/060AJN
DTP20/040AJN
DTP20/060AJN
DTP30/040AJN
DTP30/060AJN

SUBESTACIONES ELECTRICAS COMPACTAS
SUBESTACIONES ELECTRICAS COMPACTAS

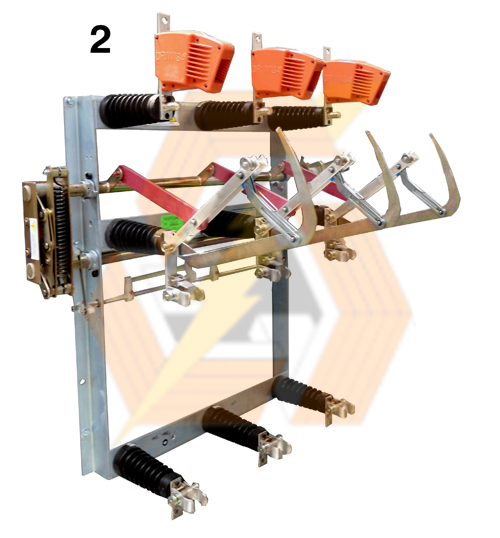

2.- Cuchilla seccionadora de operación tripolar con carga (LDTP)

Cuchilla seccionadora de operación con carga en aire con base portafusibles tipo LDTP
Cuchilla seccionadora con carga Driwisa
Cuchilla desconectadora driwisa de operación con carga en aire tripolar servicio interior
Cuchillas desconectadoras en aire DRIWISA
Cuchillas desconectadoras tipo LDTP
Cuchillas desconectadoras DRIWISA
Desconectadores DRIWISA tipo LDTP
Cuchillas seccionadoras de operación con carga tipo LDTP con base portafusibles
Cuchillas seccionadoras con carga en aire DRIWISA
Interruptor en aire operación con carga Driwisa
Seccionador en aire operación en grupo con carga Driwisa

Las cuchillas desconectadoras en aire DRIWISA son equipos de operación con carga en grupo tripolar, utilizados en sistemas de media tensión de 7.2kV hasta 38 kV, para conectar y desconectar líneas o cables, seccionar circuitos en anillo así como para conectar y desconectar transformadores con o sin carga. Las cuchillas desconectadoras DRIWISA son fabricadas y probadas de acuerdo a normas internacionales (IEC), tanto en las versiones sin portafusibles como en las versiones equipadas con portafusibles y disparo automático.


Series 15, 20 y 30 kV. (400 Y 630 A)

Clave Descripción Tensión máxima (kV) Corriente nominal (A.) Mando
LDTP15/044CKN Cuchilla de operación con carga tripolarVm=17.5 kV In=400A Vm=17.5 kV In=400 A. Derecho
LDTP15/044CLN Cuchilla de operación con carga tripolarVm=17.5 kV In=400A Vm=17.5 kV In=400 A. Izquierdo
LDTP15/064CKN Cuchilla de operación con carga tripolarVm=17.5 kV In=630A Vm=17.5 kV In=630 A. Derecho
LDTP15/064CLN Cuchilla de operación con carga tripolarVm=17.5 kV In=630A Vm=17.5 kV In=630 A. Izquierdo
LDTP20/044CKN Cuchilla de operación con carga tripolarVm=25.8 kV In=400A Vm=25.8 kV In=400 A. Derecho
LDTP20/044CLN Cuchilla de operación con carga tripolarVm=25.8 kV In=400A Vm=25.8 kV In=400 A. Izquierdo
LDTP20/064CKN Cuchilla de operación con carga tripolarVm=25.8 kV In=630A Vm=25.8 kV In=630 A. Derecho
LDTP20/064CLN Cuchilla de operación con carga tripolarVm=25.8 kV In=630A Vm=25.8 kV In=630 A. Izquierdo
LDTP30/045CKN Cuchilla de operación con carga tripolarVm=38 kV In=400A Vm=38 kV In=400 A. Derecho
LDTP30/045CLN Cuchilla de operación con carga tripolarVm=38 kV In=400A Vm=38 kV In=400 A. Izquierdo
LDTP30/065CKN Cuchilla de operación con carga tripolarVm=38 kV In=630A Vm=38 kV In=630 A. Derecho
LDTP30/065CLN Cuchilla de operación con carga tripolarVm=38 kV In=630A Vm=38 kV In=630 A. Izquierdo

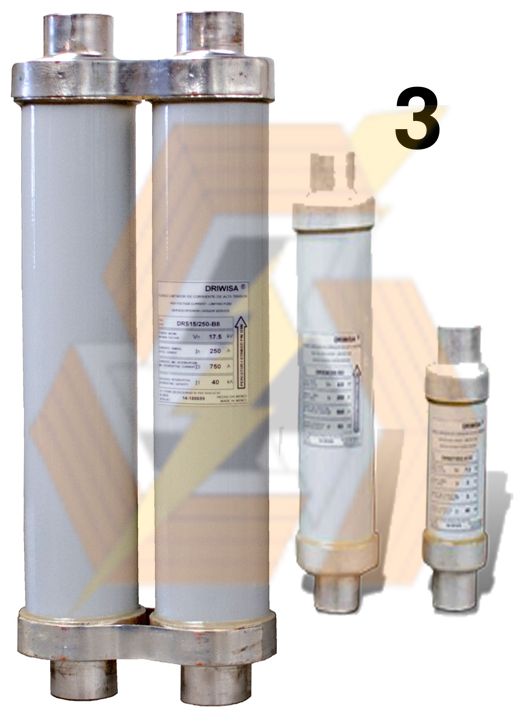

3.-fusibles limitadoresde corriente de alta tensión tipo DRS

SUBESTACIONES ELECTRICAS COMPACTAS

Fusibles limitadores de corriente de alta tensión tipo DRS
Fusibles limitadores de corriente Driwisa
Fusible limitador de corriente DRS
Fusible limitador de corriente para transformadores
Fusibles Driwisa DRS
Fusibles limitadores de corriente DRS de alta tensión
Fusibles de alta tensión y alta capacidad interruptiva tipo DRS
Fusibles de alta capacidad interruptiva Driwisa
Fusibles Driescher y Wittjohann

Fusibles de alta tensión limitadores de corriente DRIWISA son utilizados como elementos para proteger circuitos derivados, como transformadores y cualquier otro equipo, de manera segura y rápida. Se pueden instalar en el interior de subestaciones compactas y tableros de media tensión de servicio interior o intemperie y en líneas aéreas utilizando bases portafusibles para fusibles tipo intemperie.

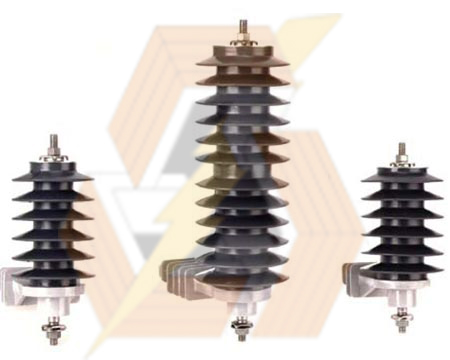

4.-Apartarrayos de óxidos metálicos

SUBESTACIONES ELECTRICAS COMPACTAS

La función de los apartarrayos de óxidos de zinc es la de proteger las de redes de distribución contra la sobretensión generada por rayos.

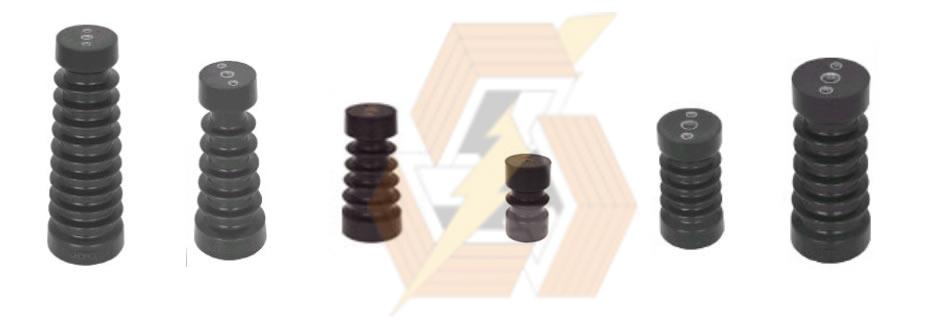

5.-Aisladores de soportes core

SUBESTACIONES ELECTRICAS COMPACTAS

Subestaciones eléctricas aisladas en aire y en SF6Schneider

SUBESTACIONES ELECTRICAS COMPACTAS
SUBESTACIONES ELECTRICAS COMPACTAS


Celda modulares SM6
Celdas de Media Tensión SM6
Celdas SM6
Celdas de distribución secundaria SM6
Tablero metal enclosed SM6
Las unidades SM6
Celdas de Media Tensión SM6
Celdas SM6Schneider Electric
Tablero de distribución en media tensión auto soportado SM6

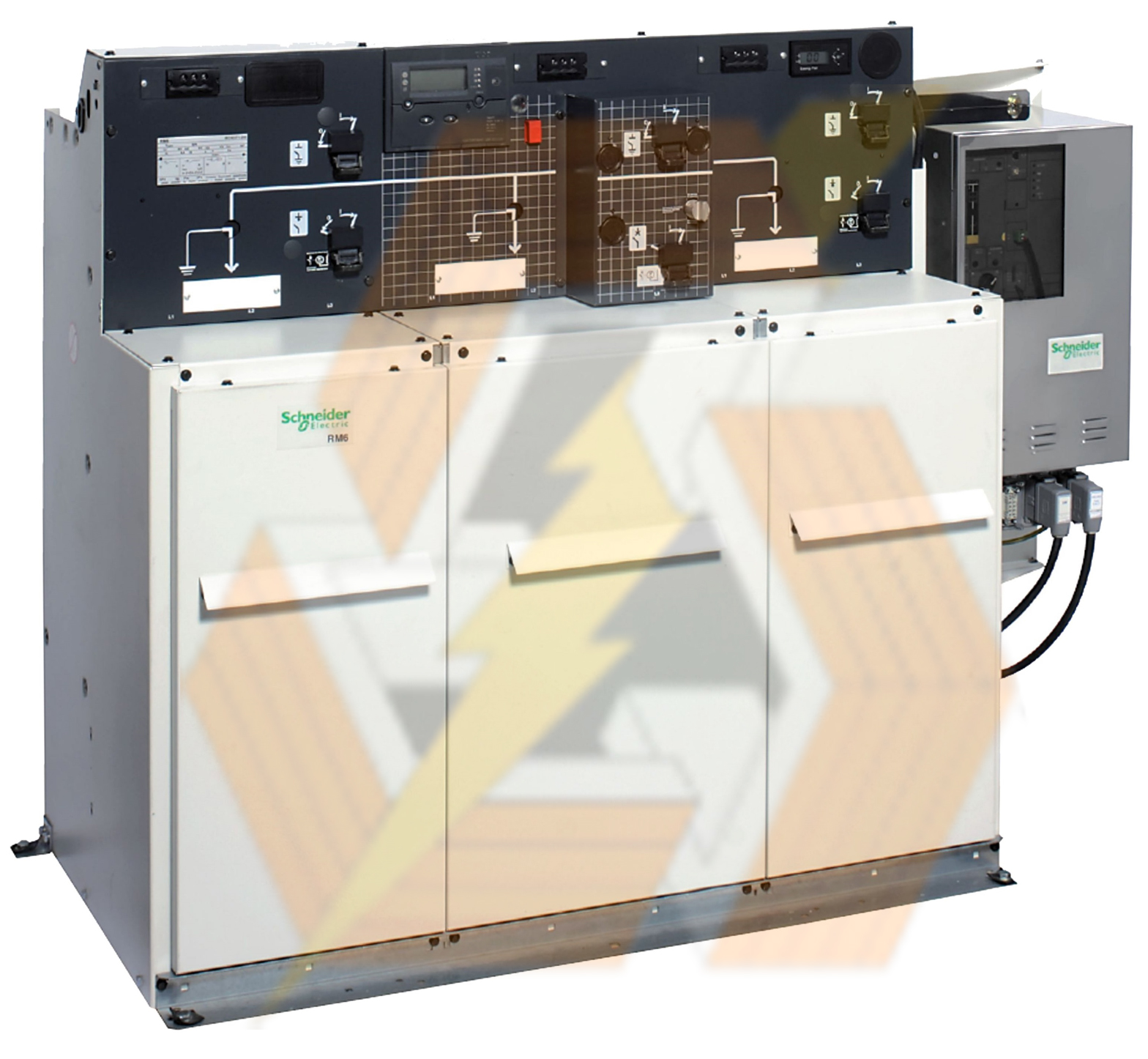

Celdas compactas RM6
Seccionadores rm6 23 kv
Seccionadores RM6 Schneider Electric
Seccionador encapsulado tipo pedestal RM6
Seccionador tipo pedestal RM6,


Tablero de media tensión RM6
Subestación Hipercompacta Square d
Interruptores automáticos SF6, SF1 o SFset
Subestación compacta Schneider
Subestación compacta Square d
Subestación S2C Schneider
Subestación Hipercompacta Schneider
Subestación compacta S2C Schneider

Equipo de seguridad para subestaciones eléctricas

SUBESTACIONES ELECTRICAS COMPACTAS

El equipo de seguridad para subestaciones es una parte muy importante para la seguridad del personal que opera una subestación eléctrica.

El kit de seguridad para subestaciones eléctricas deberá contar con lo dispuesto en la NOM-029-STPS- 2011(Operación y mantenimiento de las instalaciones eléctricas en los centros de trabajo-Condiciones de seguridad.)

Así como NOM-017-STPS-2008(Equipo de protección personal Selección, uso y manejo en los centros de trabajo) referida en la NOM-029.

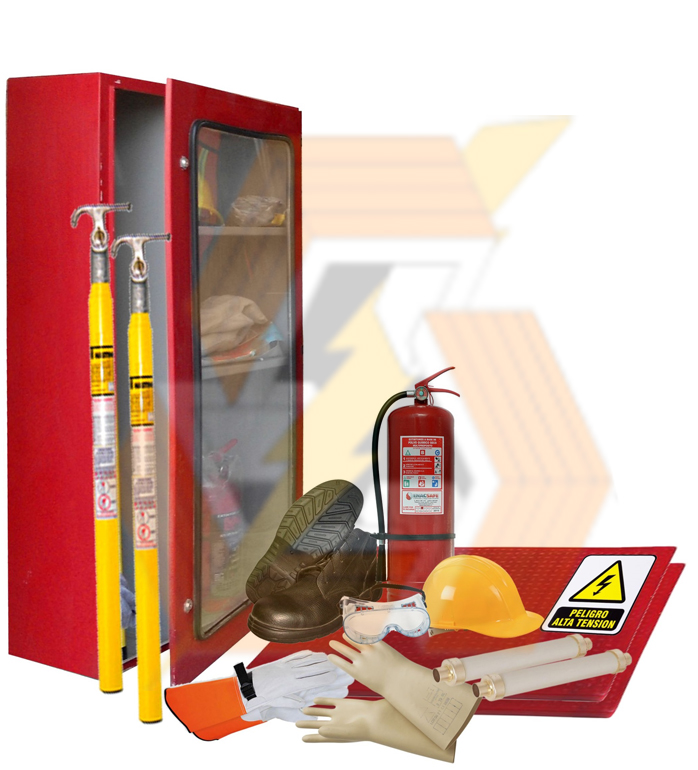

Componentes de un Kit seguridad para subestaciones eléctricas


Gabinete metálico para alojar equipo de seguridad
Pértiga inferior de 1.22 Mts.
Pértiga intermedia de 1.22 Mts.
Pértiga superior de 1.22 Mts.
Mordaza de aluminio para pértiga
Guantes Dieléctricos clase 3 para 26,500. Volts,
Casco dieléctrico color amarillo


Zapato dieléctrico # 8
Tarima de fibra de vidrio de 100 X 75 X 0.5 Cm.
Googles para electricista
Letrero “Precaución Alta Tensión”
Extinguidor de polvos químicos ABC de 6 Kg.
Fusibles de repuesto (especificar Capacidad y marca)


Kit de seguridad para subestaciones eléctricas Básico
Equipo de seguridad para subestaciones eléctricas Básico


Gabinete metálico para equipo de seguridad de subestaciones eléctricas
Accesorios para seguridad de subestaciones eléctricas

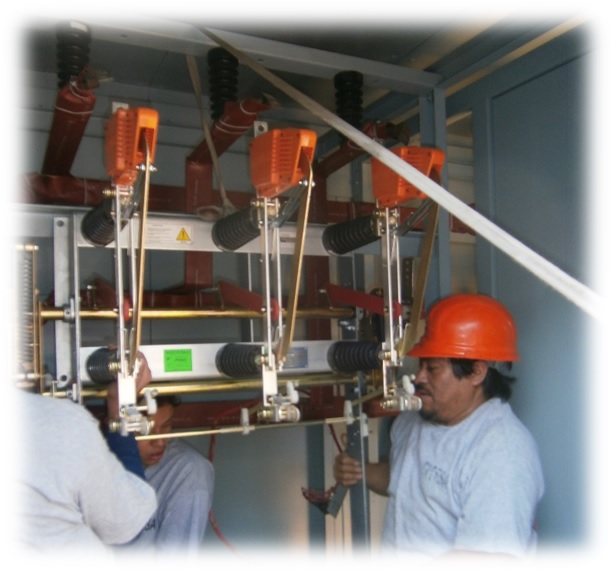

Ponemos a su disposición los siguientes servicios para subestaciones eléctricas compactas

SUBESTACIONES ELECTRICAS COMPACTAS

Arreglo de barras en subestaciones eléctricas
Ampliación de subestación eléctricas compactas
Rediseño de subestaciones compactas
Cambio de interruptores en aire de subestaciones eléctricas
Cambio de aisladores en subestaciones
Diseño de barras para acoplamiento eléctrico a transformador tipo subestación
Mantenimiento correctivo a subestaciones eléctricas compactas
Pruebas de resistencia de aislamiento (Megger)a subestaciones eléctricas compactas
Puesta en marcha de subestaciones compactas
Montaje de subestaciones eléctricas
Puesta en marcha de subestaciones compactas
Integración de subestaciones eléctricas
Fabricación de subestaciones eléctricas compactas clase 15 y 23 kv.
Pruebas VLF a cables de energía XLP
Potencial aplicado en corriente alterna a baja frecuencia (VLF)
Pruebas y diagnóstico de cables de energía VLF (VeryLowFrequency)
Fabricación de subestaciones eléctricas compactas clase 15 y 23 kv.
Diseño de subestaciones eléctricas de acuerdo a sus necesidades de su proyecto u obra
